粉煤灰陶粒生产线

粉煤灰是火力电厂排出的废弃物，污泥可以是城市水处理厂排出的废弃物，也可以是河湖底部的污泥淤泥。粉煤灰和污泥、黏土混合陈化后，可以造粒烧制成建筑陶粒，这样固体废弃物可以得到有效利用，黏土仅仅作为粘合剂使用，郑矿机器经过多年研究开发出适合陶粒生成线使用的节能、环保设备，为建设新型环保节能型陶粒开辟一条新的工艺路线。

产能：5-60万(m³/a)

煅烧温度：1100-1200℃

主要设备：插接式回转窑、单筒冷却机、竖式冷却器、空气冷却器、辊式破碎机、双轴搅拌机、对辊造粒机、袋式收尘器、风机、回转筛、皮带机

在线咨询在线留言 156 1765 6612 (微信同号)

突出优势

1、实验分析：公司中试实验线可进行各种污泥陶粒的原料分析、配方设计、制样、焙烧、小试、中试；

2、环保节能：节约土地，变废为宝，同时固化重金属，避免环境污染；

3、工艺设备先进：从总体项目规划到详细的工艺配方、工艺设计、装备设计及制造、工程安装、调试等提供完整的全产业链服务，具备完整的固危废处理系统解决方案。

工艺流程

粉煤灰污泥陶粒采用粉煤灰、污泥和黏土配料。粉煤灰储存在圆库内，由仓下的刚性叶轮给料机卸出，经皮带秤计量后，送入双轴搅拌机；进厂的污泥堆在防雨棚中，存放一段时间蒸发部分水分后，被铲车送入污泥料仓，经仓下的螺旋输送机也送入双轴搅拌机；进厂的黏土经箱式喂料机送入辊式破碎机，破碎后也进入双轴搅拌机。粉煤灰、污泥和黏土在双轴搅拌机内进行充分的搅拌，混合均匀后，送到陈化堆场。陈化时间 7～15 天，然后被铲车送到双轴搅拌机打散和搅拌，之后送入对辊造粒机，造出的颗粒状料球由皮带输送机送入整形筛分机，圆整处理后，小颗粒被筛出，合格的颗粒球被送入双筒插接式回转窑进行预热和焙烧。烧制出的陶粒成品落入冷却机冷却后，再由回转筛分成不同粒度的成品，各自存放在堆场存放，装袋后发货。冷却机产生的高温二次风进入到回转窑内辅助燃烧，可以节省燃料。燃料经多通道燃烧器被高压风机送入回转窑内燃烧。窑尾的含尘高温烟气进入空气冷却器降温后，进入袋收尘器净化排空。

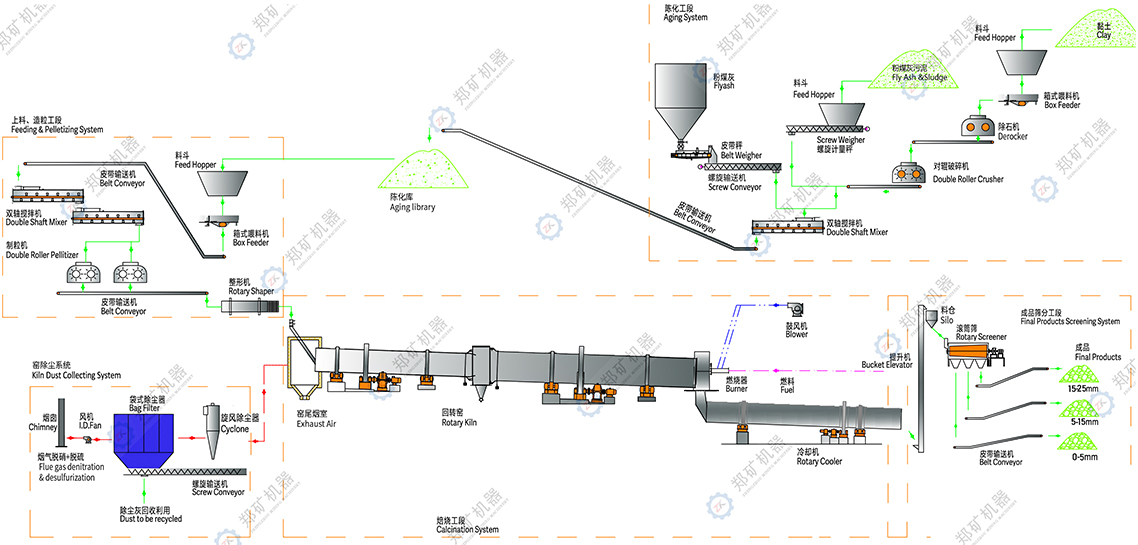

粉煤灰陶粒生产线流程图

备注：如想了解详细生产工艺流程（或：获取高清流程图），请在线咨询或联系我们：156 1765 6612（同微信号）！

技术参数

序号	规格（m）		生产能力		斜度（%）	筒体转速（r/min）	减速机	电动机
序号	规格（m）		时产量（m3/h）	年产量(万m3/a)	斜度（%）	筒体转速（r/min）	减速机	型号	功率（kW）
1	预热窑	φ1.25×18	2.95~3.94	1.8~2.4	4	1.0~5.0	ZQ500	YCT225-4A	11
1	焙烧窑	φ1.6×14	2.95~3.94	1.8~2.4	4	1.0~5.0	ZQ650	YCT225-4B	15
2	预热窑	φ1.55×20	4.36~5.81	2.67~3.5	4	1.0~5.0	ZQ650	YCT250-4A	18.5
2	焙烧窑	φ1.9×16	4.36~5.81	2.67~3.5	4	1.0~5.0	ZQ750	YCT250-4B	22
3	预热窑	φ1.8×22	5.9~7.87	13.61~4.8	4	1.0~5.0	ZQ750	YCT250-4B	22
3	焙烧窑	φ2.2×18	5.9~7.87	13.61~4.8	4	1.0~5.0	ZQ750	YCT250-4B	22
4	预热窑	φ2.0×24	7.42~9.88	4.54~6	4	1.0~5.0	ZSY224	YCT280-4B	30
4	焙烧窑	φ2.5×20	7.42~9.88	4.54~6	4	1.0~5.0	ZSY224	YCT315-4A	37
5	预热窑	φ3.0×20- φ2.5×12	9.5~17.51	8.04~10.7	4	1.0~5.0	ZS1450	YCT355-4B	75
5	焙烧窑	φ3.0×22	9.5~17.51	8.04~10.7	4	1.0~5.0	ZS1250	YCT355-4A	55
6	预热窑	φ3.2×20- φ2.8×14	13.9~16.2	10.0~11.5	4	1.0~5.0	ZS1450	YCT355-4A	55
6	焙烧窑	φ3.0×22	13.9~16.2	10.0~11.5	4	1.0~5.0	ZS1250	YCT355-4A	55
