XFCC旋风除尘器

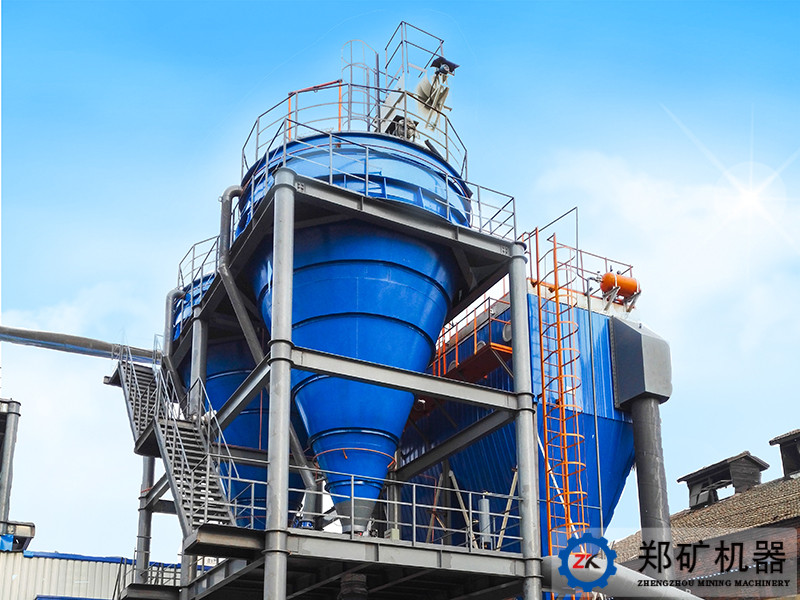

产品介绍：旋风除尘器也称为离心除尘器，主要用于清除工业废气中含有密度较大的非纤维性及非粘结性粉尘，可用于矿山、冶金、耐火材料、煤炭、化工及电力等行业的通风除尘与物料回收系统，尤其适宜高温烟气的初始净化。

处理风量：670(m3/h)-283600(m3/h)

型号：XFCC300—XFCC2500X4

范围：旋风除尘器广泛矿山、冶金、耐火材料、煤炭、化工及电力等行业的通风除尘与物料回收系统。

旋风除尘器由进气管、排气管、圆筒体、圆锥体和灰斗组成。其直径、高度、进气口和排气口的形状、尺寸是影响除尘性能的主要因素。本公司生产的旋风除尘器有单筒、双筒及四筒，合计30余种规格型号，可处理670—283600m³/h风量的含尘气体，满足多种生产需求。

旋风除尘器无运动部件，结构合理、除尘效果好、使用寿命长，易于安装和维护，并且设备投资和操作费用小。

1、适用于净化密度大，粒径大于5μm的粉尘，不适用于净化粘结性强的粉尘；

2、没有运动部件，管理、维护方便；

3、处理相同风量的情况下，体积小、结构简单，价格低廉；

4、处理大风量时便于多台并联使用，且效率、阻力不受影响；

5、可耐400℃高温，如采用特殊的耐高温材料，还可以耐更高的温度；

6、除尘器内设耐磨内衬后，可用以净化含高磨蚀性粉尘的烟气；

7、可以干法清灰，有利于回收有价值的粉尘。

XFCC系列旋风除尘器的工作原理是含尘气体从进风口进入后，气体以一定的速度沿外筒筒壁自上而下做回旋运动，由于圆周运动产生离心力，尘粒从气流中分离并捕集于器壁，再借助重力作用使尘粒落入灰斗，净化后的气体从内筒向上排出。

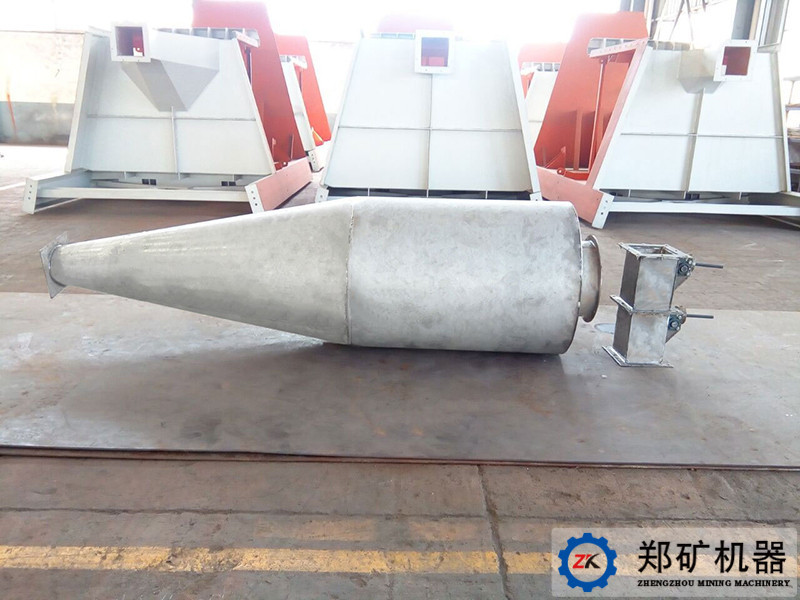

旋风除尘器主要由内筒、外筒、锥筒、蜗壳等组成。

旋风除尘器结构图

型号	入口风速12（m/s）	入口风速15（m/s）	入口风速18（m/s）
型号	风量(m³/h)	风量(m³/h)	风量(m³/h)
XFCC300	670	830	1000
XFCC400	1180	1480	1780
XFCC500	1860	2320	2780
XFCC600	2670	3340	4000
XFCC700	3630	4540	5440
XFCC800	4750	5940	7130
XFCC1000	7990	10000	12000
XFCC1200	11600	14600	17500
XFCC1500	17000	21260	25500
XFCC2000	30000	37800	45300
XFCC2500	47300	59000	70900
XFCC300X2	1340	1660	2000
XFCC400X2	2360	2960	3560
XFCC500X2	3720	4640	5560
XFCC600X2	5340	6680	8000
XFCC700X2	7260	9080	10880
XFCC800X2	9500	11880	14260
XFCC1000X2	15980	20000	24000
XFCC1200X2	23200	29200	35000
XFCC1500X2	34000	42520	51000
XFCC2000X2	60000	75600	90600
XFCC2500X2	94600	118000	141800
XFCC300X4	2680	3320	4000
XFCC400X4	4720	5920	7120
XFCC500X4	7440	9280	11120
XFCC600X4	10680	13360	16000
XFCC700X4	14520	18160	21760
XFCC800X4	19000	23760	28520
XFCC1000X4	31960	40000	48000
XFCC1200X4	46400	58400	70000
XFCC1500X4	68000	85040	102000
XFCC2000X4	120000	151200	181200
XFCC2500X4	189200	236000	283600
