袋式除尘器

袋式除尘器

产品介绍:袋式除尘器是一种干式滤尘装置。它适用于捕集细小、干燥、非纤维性粉尘。滤袋采用纺织的滤布或非纺织的毡制成,利用纤维织物的过滤作用对含尘气体进行过滤,当含尘气体进入袋式除尘器后,颗粒大、比重大的粉尘,由于重力的作用沉降下来,落入灰斗,含有较细小粉尘的气体在通过滤料时,粉尘被阻留,使气体得到净化。河南郑矿机器有限公司提供自行设计、制造、安装除尘器的一条龙服务。

处理风量:28800(m3/h)-201600(m3/h) / 6000(m3/h)-54000(m3/h)

应用范围:主要用于,制药厂除尘,石料厂除尘,沥青拌合站除尘、燃煤锅炉厂除尘、水泥厂除尘、石灰厂除尘、钢厂除尘、洗煤厂除尘、化肥厂除尘、生物锅炉厂除尘,等建材、冶金、机械、化工和耐火材料行业。

突出优势

1、全钢分体结构设计,便于设备运输及安装;

2、优化进出风道设计,有利于均匀地气流分布;

3、防漏风设计,保证袋收尘器的漏风率降低;

4、高可靠性设计,保证袋除尘器随主机设备长期稳定运行,维护工作量小;

5、低运行费用。优化工艺参数设计,有利于袋收尘器低阻*稳定运行,降低系统能耗,同时有效减轻了滤袋的损耗。



工作原理

过滤式除尘器是指含尘烟气孔通过过滤层时,气流中的尘粒被滤层阻截捕集下来,从而实现气固分离的设备。

过滤式除尘装置包括袋式除尘器和颗粒层除尘器,前者通常利用有机纤维或无机纤维织物做成的滤袋作过滤层,而后者的过滤层多采用不同粒径的颗粒,如石英砂、河砂、陶粒、矿渣等组成。

伴着粉末重复的附着于滤袋外表面,粉末层不断的增厚,布袋除尘器阻力值也随之增大;脉冲阀膜片发出指令,左右淹没时脉冲阀开启,高压气包内的压缩空气通了,如果没有灰尘了或是小到一定的程度了,机械清灰工作会停止工作。



过滤袋式除尘器

除尘器由支架、灰斗、中箱体、上箱体、滤袋、框架、喷 吹清灰装置和 PLC 控制程序等部分组成。中箱体为分室结构, 工作时含尘气体经集合管分布于各个灰斗。较粗尘粒受风速降低 和各灰斗阻流板作用的碰撞直接落入灰斗下部,微细粉尘随气流 上升弥散于各个滤袋之间,微细粉尘被阻留在布袋外表面,清洁气体随负压作用穿过布袋汇入排风总管排出机体进入大气,达到净化目的。

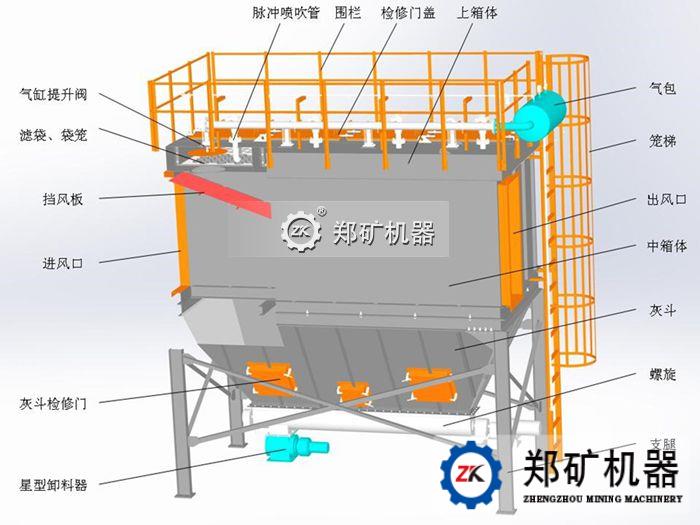

袋式除尘器结构图

技术参数

袋式除尘器主要技术参数

型号

处理风量

(m3/h)

过滤风速

(m/min)

过滤面积

(m2)

室数

设备阻力

(Pa)

滤袋规格

(mm)

滤袋数量

(个)

耐   温

(℃)

清灰方式

设备重量

(t)

系统装机容量

(kW)

ZL600

28800-43200

0.8-1.2

600

3

1500

Ф130x5150

288

<230℃

离线脉冲清灰

16.5

100

ZL800

38400-57600

0.8-1.2

800

4

1500

Ф130x5150

384

<230℃

离线脉冲清灰

23.6

140

ZL1000

48000-72000

0.8-1.2

1000

5

1500

Ф130x5150

480

<230℃

离线脉冲清灰

27.8

185

ZL1600

76800-115200

0.8-1.2

1600

8

1500

Ф130x5150

768

<230℃

离线脉冲清灰

45.6

260

ZL2400

115200-172800

0.8-1.2

2400

12

1500

Ф130x5150

1152

<230℃

离线脉冲清灰

76.5

380

ZL2800

134400-201600

0.8-1.2

2800

14

1500

Ф130x5150

1344

<230℃

离线脉冲清灰

87.8

430



脉冲清灰除尘器主要技术参数

型号

处理风量

(m3/h)

过滤风速

(m/min)

过滤面积

(m2)

设备阻力

(Pa)

滤袋规格

(mm)

滤袋数量

(个)

耐   温

(℃)

清灰方式

设备重量

(t)

ZM100

6000-7000

1-1.2

100

1200

Ф130

100

<230℃

脉冲清灰

3.6

ZM120

7200-8640

1-1.2

120

1200

Ф130

100

<230℃

脉冲清灰

4.3

ZM150

9000-10800

1-1.2

150

1200

Ф130

100

<230℃

脉冲清灰

5.7

ZM200

12000-14400

1-1.2

200

1200

Ф130

200

<230℃

脉冲清灰

7.3

ZM250

15000-18000

1-1.2

250

1200

Ф130

200

<230℃

脉冲清灰

8.8

ZM300

18000-36000

1-1.5

300

1200

Ф130

200

<230℃

脉冲清灰

11.2

ZM350

21000-42000

1-1.5

350

1200

Ф130

200

<230℃

脉冲清灰

13.3

ZM400

24000-48000

1-1.5

400

1200

Ф130

200

<230℃

脉冲清灰

15.5

ZM450

27000-54000

1-1.5

450

1200

Ф130

200

<230℃

脉冲清灰

18.9
