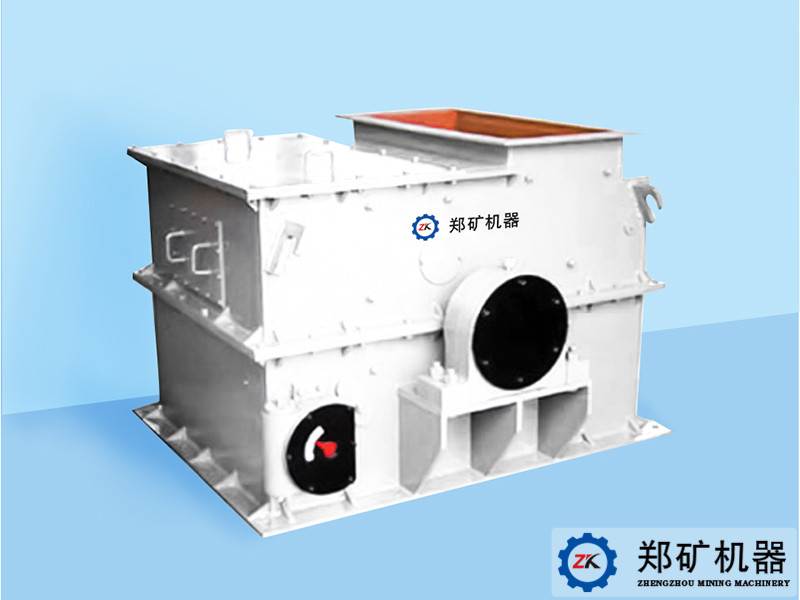

PCH环锤式破碎机

产品介绍：PCH环锤式破碎机适用于破碎各种脆性物料，如煤、煤矸石、焦炭、炉渣、红砂岩、页岩、疏松石灰石等。物料的抗压强度不超过40MPa,表面水分不应大于8%～11%，对于非粘结性物料，其面表水分可控制在15%以内。

处理量：8-1000t/h

规格型号：PCH0402-PCH1221

重量：1.3-30t

应用领域：应用于冶金、建材、矿山、公路、选矿等行业大块物料的破碎。

突出优势
工作原理
技术参数
相关设备

突出优势

1、进料口大、破碎腔高，适应物料硬度高、块度大，产品石粉少，破碎功耗小；

2、锤头等易损件均采用优良材料，大大延长了使用周期；

3、产品粒度可控、颗粒形状好；

4、结构简单，维修和操作方便。

工作原理

环锤式破碎机是一种带有环锤的冲击转子式破碎机。环锤不仅能随转子旋转，还能绕环锤销自转。物料进入破碎机后，在破碎腔内受到转子高速旋转的环锤冲击而破碎，被破碎的物料同时从环锤处获得动能，高速地冲向破碎板受到初次破碎，然后落到筛板上，受环锤的剪切、挤压、研磨以及物料之间的互相碰撞作用，物料得到进一步的破碎，并通过筛孔排出机外。

PHC换锤式破碎机

PCH环锤式破碎机主要由机架、转子、调节机构、筛板机构、传动装置等组成，其主要结构特点是：

1、机架由上、下两部分组成，采用螺栓联接；在机架内部所有接触破碎物料的部位均设置有可更换的衬板，且在侧面开设有方便拆卸的小门，用作定期清理不易破碎的物料。

2、转子装置主要由转子轴、轴承装置、隔板、锤销、齿环、光环、销轴、夹板等组成。

3、调节机构主要用于调节筛板机构和转子之间的间隙。

4、筛板机构主要由筛板、托架、破碎板等组成，出料粒度的调节，是通过更换不同规格的筛板来实现的。

5、传动装置由电机通过弹性柱销联轴器带动转子组成，是整台机器的动力来源。

PHC换锤式破碎机结构图

技术参数

型号规格	转子规格(mm)	进料块度(mm)	出料粒度(mm)	电动机型号	电动机功率 (kW)	产量(t/h)	重量( 不含电机）(t)
PCH-0402	Φ400x200	200	≤30	Y132M2-6	5.5	8-12	1.3
PCH-0404	Φ400x400	200	≤30	Y160L-6	11	16-25	1.6
PCH-0604	Φ600x400	200	≤30	Y180L-6	15	22-33	2.2
PCH-0606	Φ600x600	200	≤30	Y225M-6	30	30-60	2.8
PCH-0808	Φ800x800	200	≤30	Y280M-8	45	75-105	5.3
PCH-1010	Φ1000x1000	300	≤30	Y315M2-8 Y315M3-8	90 110	160-200 200-245	7.6
PCH-1016	Φ1000x1600	300	≤30	Y312-8 Y400-8	155 220	300-350 400-500	12
PCH-1216	Φ1200x1600	400	≤30	Y400-8 Y450-8	280 355	500-620 620-800	19
PCH-1221	Φ1200x2100	400	≤30	Y450-8	450	800-1000	30
