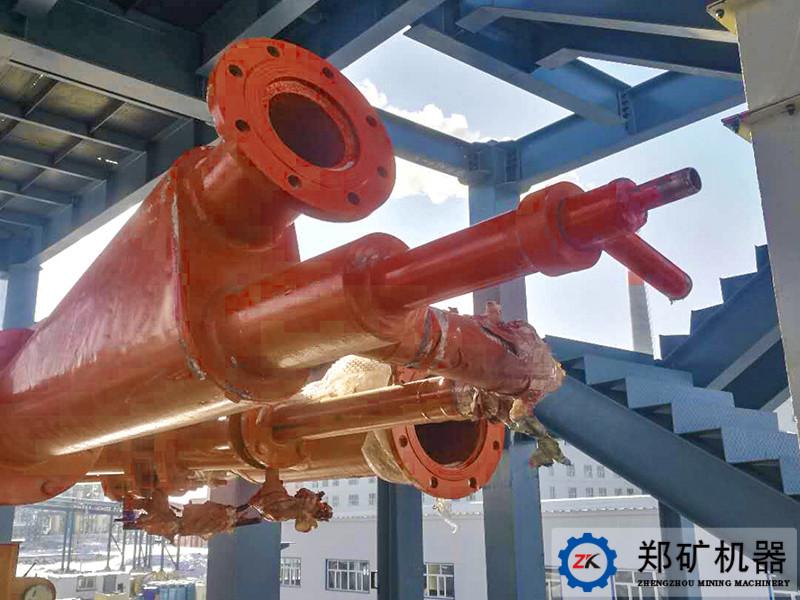

一、四通道煤粉燃烧器外形结构及各部件名称

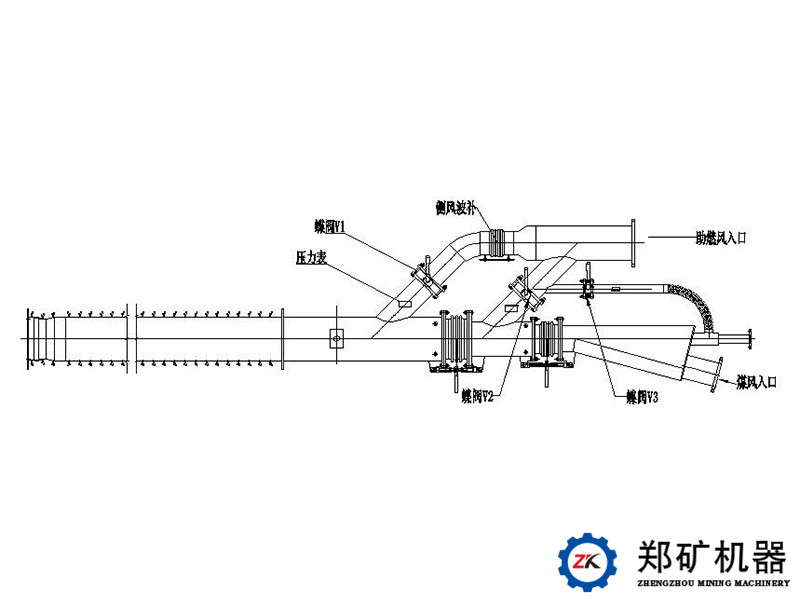

燃烧器主要由管路、喷嘴、金属波纹补偿器、蝶阀、压力测量仪表和保护层等构成。
管路：由外到内分别为轴流风通道、旋流风通道、燃料通道、中心风通道。
喷嘴：由特殊材料加工，轴流风、旋流风的出口截面积可调，从而调节各道风的喷出速度，整套喷嘴是保证火焰形状的关键部件。
金属波纹补偿器：是联接轴（旋）流风内外管路、密封和调节火焰形状的主要部件，侧风管金属补偿器起辅助调节。
蝶阀：用于调节风量。
压力表：直接显示燃烧器管道内风压。
保护层：即耐火浇注层。

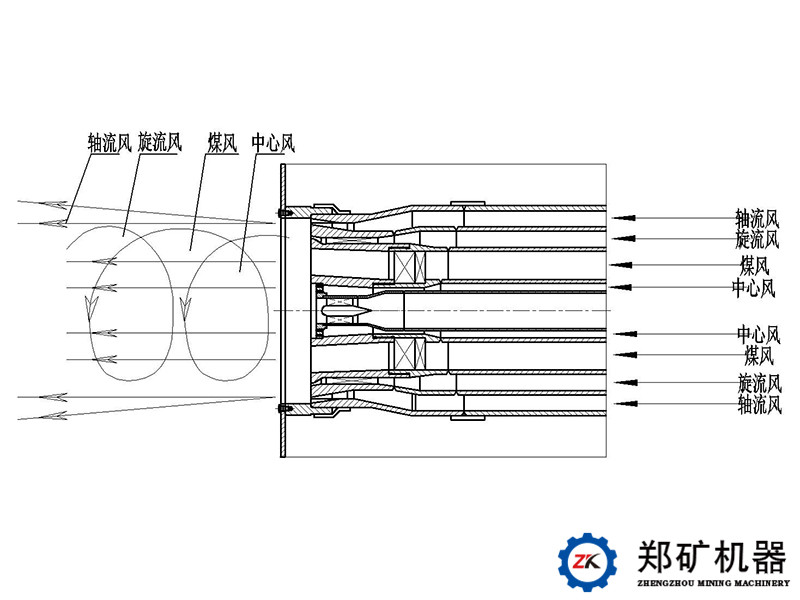

二、头部结构及工作原理
燃料从燃料通道按一定的扩散角向外喷出，由外邻的助燃风传给相当高的动量和动量矩，旋流风与喷出的燃料混合以高速度螺旋前进，与高速射出的轴流风束相遇。轴流风束的插入进一步增强了燃料与风的混合（包括周围的二次风），并可调节火焰的发散程度，能按需要调节火焰的长短、粗细，达到需要的火焰形状。中心风的作用是促使中心部分的少量燃料及CO燃烧，使燃烧更为充分，并起稳流的作用。由于这种燃烧机理和旋流风、轴流风具有的高速度，燃烧是非常迅速和完全的。
偏移量对照表
回转窑直径（m） | 轨道中心与回转窑中心偏移量（mm） |
窑直径小于3m | X=50～100mm |
窑直径3～3.5m | X=100～150mm |
窑直径3.5～4m | X=150～200mm |
窑直径4～4.5m | X=200～300mm |
窑直径大于4～5m | X=300～350mm |
注：X代表燃烧器在窑口的坐标位置，偏移方向为窑内物料堆积方。 偏移数值仅供参考，具体数据以设计院数据为准。 | |
燃烧器操作说明
1、启动前准备
1.1在启动之前，必须阅读和了解所有设备的安装文件，包括以下内容：
·了解各相关设备运行条件（类型、流量、压力、液体温度等）以及现场情况。
·确认设备的各部分安装状况良好。
·检查联接部位（密封的类型，联轴器的配合，焊接种类条件等）。
·手盘动电机和泵，检查其转动是否灵活。通电检查电动机的旋向是否正确，否则，重新接线。
·检查压力表是否安装完好。
·检查并测试仪表及控制装置的外部连线是否安全。
1.2燃料点火装置在启动之前检查以下项目：
·管路连接是否正确。
·所有的阀门转动是否灵活。
·各管路是否清理干净，保证无杂物堵塞管道，否则会导致点火失败。
1.3燃烧器在启动前应做以下工作：
·所有管道连接是否完毕。
·所有压力计安装是否完毕。
·检查燃烧器头部位置是否处于“0”位。
·检查燃烧器在窑内的位置。
2、安全事项
2.1爆炸或爆燃的原因是在一定的空间下，易燃物和空气混合的不断积累，达到一定浓度后遇高温燃烧，急剧燃烧产生的废气不能被及时排走造成。因此，为了安全起见，安装和点火前应将系统的操作控制在不产生这种混合燃烧物的条件下进行。
2.2在下列情况下安装是危险的：
·燃料燃烧不充分；
·突然熄火，未燃烧的燃料连续不断的进入窑中；
·由于清理不彻底，管路有堵塞，点火未成功；
2.3下列安全的连锁关系应严格遵守：
·操作出现异常现象时，所有的阀门应关闭，且在故障没排除之前，不允许打开。
·突然断电，所有的阀门应立即关闭，同时关闭燃料源。
2.4燃烧设备安全
在高温情况下，为防止燃烧器头部和热段变形及弯曲影响下次使用必须保持助燃风机的开启使轴流风管路中有空气流动以保整燃烧器冷却，与燃烧空气理论需要量相比，所需要的空气量为一次空气的1 . 5 % ( 冷却空气风机*小配置)。
如果轴流风管道内风量不够，将损坏燃烧器端部的强度，并损坏外套管。
切记：在任何使用情况下管路和燃烧器上各表的使用压力不得超过风机的额定压力要求，以免损坏风机。
