ZKL系列(新型)锅式造粒机

ZKL系列(新型)锅式造粒机

产品介绍:我公司生产的锅式造粒机是以铝矾土、页岩、粘土、污泥、粉煤灰、矿渣等为原料进行造粒的设备,具有成球粒度均匀、产量高、设备结构紧凑、控制方便、运行平稳等特点,可广泛应用于石油化工、建筑、耐火保温等领域。

产能:1t/h-22t/h

直径:φ1.7m-φ4.2m

适用物料:铝矾土、页岩、粘土、污泥、粉煤灰、矿渣。

突出优势

1、成球率高,且成品料球粒度均匀、强度高;

2、采用变频调速电机,便于根据工艺需要调整转速;

3、机架的配合面利用大型镗铣床一次加工成型,保证了设备的装配精度要求,提高了整机的运行稳定性;

4、特殊定制的减速器,保证在倾斜状态下,减速器的各个轴承都能均衡、充分的润滑,可显著的提高其使用寿命;

5、对整机布局以及造粒锅进行了结构优化,使粉尘污染大幅减小,操作、维护也更为便捷;

6、原料适应性强,生产效率高,产品质量稳定。



锅式造粒机

工作原理

原理是物料在筒体内滚动,细小的水滴不断洒在物料上,物料颗粒遇到水滴迅速吸附浸润,颗粒表面形成一层*薄的水膜,并在滚动中吸附物料。由于连续加水、加料和在盘内不断滚动,母球表面的水膜也不断吸料吸水,如此周而复始母球逐渐形成料球。同时,由于滚动时的机械作用,料球的密实性也逐步增加,使料球产生一定的机械强度,直至形成符合要求的生料球。

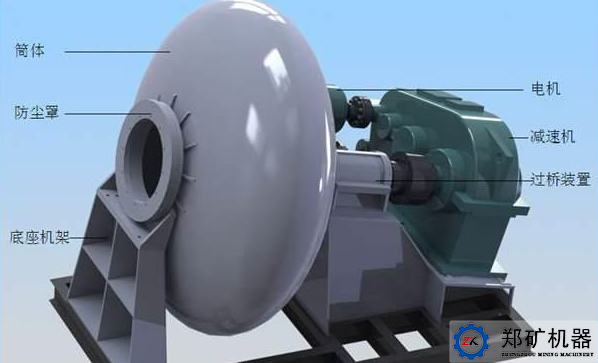

组成结构

ZKL系列制粒机(造粒机)由筒体、电动机、传动装置、支架、底座等主要部分组成。

1、主机装置采用两点支撑,一端为回转支承轴承,一端为过桥装置,具有结构紧凑、阻力小、维护方便等特点;

2、采用电机-联轴器-减速机-联轴器-过桥装置连接的传动结构形式,直接驱动造粒锅,传动效率更高、噪音更低;

3、机架采用优质碳钢一体式焊接,经镗铣床一次性加工出电机、减速机、过桥装置、主机装置的结合面,使工艺装配精度更高、设备运行更平稳。

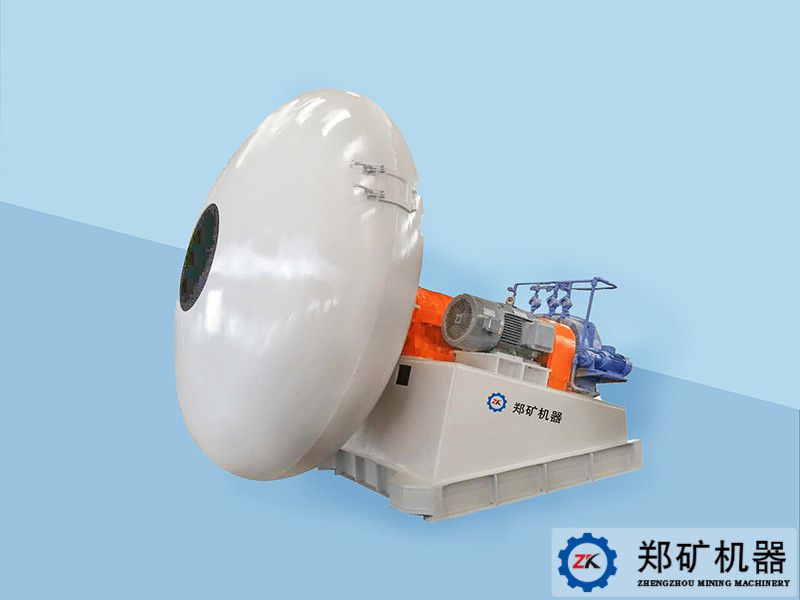

锅式制粒机

技术参数

型号Type 直径
Diameter(mm)
产量
Capacity(t/h)
转速
Speed(r/min)
功率
Power(kW)
重量
Weight(kg)

ZKL-17

1700

1-4

25.8

18.5

3700

ZKL-22

2200

2-6

23.1

22

4200

ZKL-30

3000

5-10

17

45

8800

ZKL-32

3200

7-12

15.9

55

10900

ZKL-35

3500

9-14

14.5

75

13900

ZKL-38

3800

10-16

13.4

90

17700

ZKL-40

4000

11-18

12.7

110

19800

ZKL-42

4200

12-22

12.1

132

23500



如果您需要了解更多工艺、技术参数、产品、配件、生产线报价等信息,可与我们联系! 15617656612(同微信号) 感谢您的到访!
