本公司的盘式成球机其成球盘直径在0.5m-7.5m，成球盘倾角35-55°，转速1-25r/min，配套电机功率3-200kW，产能：0.02～150t/h，分为有动力刮刀和无动力刮刀两个系列，可满足多种生产制粒需求。我司成球机具有结构简单，操作方便，料球水份容易控制，强度高的特点，成球盘采用整体结构，盘底采用多条辐射钢板加强，坚固耐用；减速机与电动机采用柔性皮带传动。启动平稳，减少了设备冲击力，提高了设备使用寿命。
型号：PQ10-PQ75
适用物料：粉煤灰、污泥、黏土、矿粉、钛白粉、磷石膏、铁精粉等
1、成球盘倾角调整便捷、结构新颖、重量轻、高度低，工艺布置灵活方便。
2、成球盘由盘体和盘节组成，盘节可沿盘体上下调节，且盘节端部为边法兰，保证料球出盘时不被拉伤、撕裂。
3、机架焊接完毕、消除应力后，其配合面在镗铣床上一次加工成型，保证整机装配精度更高、运转更平稳。
4、由无动力组合刮刀及清角刮刀组成的刮刀装置，在清底、清边的同时，与优化过的成球盘配套使用后，使成球效果更好，合格料球成球率高。

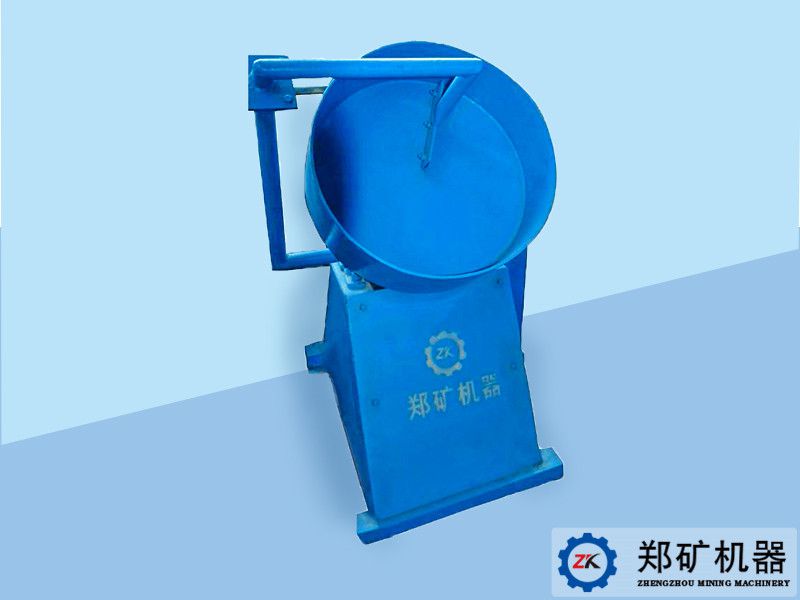

为适应制粒生产企业、研究院所和大专院校等进行规模化生产制粒工艺的试验研究与新产品开发的需要，我公司根据各制粒机的不同特性，研发出相对应的盘径0.5米的试验小型造粒机，以满足用户需求。
生料粉被制成粒度均匀的球核，然后送进成球盘中，球核进入成球盘后在盘内受离心力、摩擦力和重力的作用，沿抛物线运动，并在不断的滚动过程中将球内的水份不断排挤出表面，由于物料的粘结性和可塑性，球核在运动过程中与生料粉互相粘结并逐渐长大。由于物料的粘结性以及表面液膜的自然挥发，使料球具有一定的强度。当成球盘的倾角、盘边高、转速及水份等参数一定时，不同粒径的料球由于重力不同而按不同的脱离角离开盘边向下滚动，然后随着倾斜盘体的转动从盘的边部排出盘外。
| 规格型号 | 盘径（mm） | 盘高（mm） | 倾角（゜） | 转速（r/min） | 主电机功率（kW） | 刮刀电机功率（kW） | 重量（t） |
|---|---|---|---|---|---|---|---|
| PQ10 | 1000 | 250 | 35-55 | 2.5-25 | 3 | 1.1×1 | 0.6 |
| PQ12 | 1200 | 250 | 35-55 | 2.5-25 | 4 | 1.1×1 | 0.8 |
| PQ16 | 1600 | 300 | 35-55 | 2-19 | 7.5 | 1.5×1 | 1.4 |
| PQ20 | 2000 | 320 | 35-55 | 1.5-15 | 7.5 | 2.2×1 | 2.2 |
| PQ22 | 2200 | 350 | 35-55 | 1.4-14 | 15 | 2.2×1 | 3.8 |
| PQ25 | 2500 | 350 | 45-55 | 1.2-12 | 15 | 2.2×1 | 5 |
| PQ28 | 2800 | 400 | 45-55 | 1.2-12 | 18.5 | 2.2×1 | 5.8 |
| PQ32 | 3200 | 400 | 45-55 | 1.2-12 | 22 | 3×1 | 8.5 |
| PQ36 | 3600 | 550 | 45-55 | 1-10 | 30 | 3×2 | 9.8 |
| PQ42 | 4200 | 550 | 45-55 | 1-10 | 37 | 4×2 | 12.5 |
| PQ45 | 4500 | 550 | 45-55 | 1-9 | 45 | 4×2 | 13.5 |
| PQ50 | 5000 | 650 | 43-53 | 6-9 | 55 | 5.5×2 | 18 |
| PQ55 | 5500 | 650 | 43-53 | 5.7-8.5 | 75 | 5.5×2 | 30.2 |
| PQ60 | 6000 | 650 | 43-53 | 5.7-8.5 | 90 | 5.5×2 | 32.8 |
| PQ70 | 7000 | 650 | 43-53 | 5.1-7.9 | 132 | 5.5×3 | 45.9 |
| PQ75 | 7500 | 650 | 43-53 | 5.1-7.9 | 160 | 5.5×3 | 50 |
注：以上所有型号均可配置无动力刮刀。
